De FireClass-FC700 serie brandmeldcentrales biedt veel flexibiliteit op het gebied van hardware configuratie, schaalbaarheid en functionaliteiten. Ze zijn eenvoudig te bedienen, eenvoudig te installeren, gemakkelijk te onderhouden en bieden de systeemontwerper een breed scala aan praktische technische oplossingen.
digitaal adresseerbare brandmeldcentrales

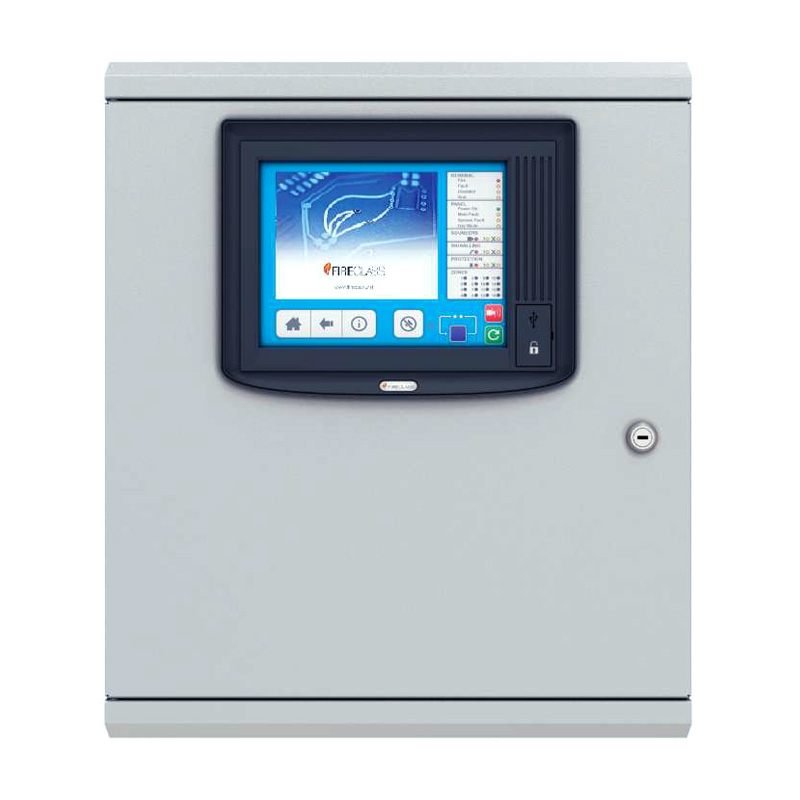

De FireClass-FC700 serie digitaal adresseerbare brandmeldcentrales zijn verkrijgbaar van 1 lus t/m 8 lussen. De brandmeldcentrale is uitgerust met een geavanceerde en intuïtieve TFT-kleuren Touchscreen gebruikersinterface. Bediening van het Touchscreen is mogelijk met of zonder handschoenen en eenvoudig te gebruiken. Het intuïtieve gebruikersmenu is optioneel middels een RFID-kaart keyless-in te loggen.
KENMERKEN
- 8,4-inch TFT-kleuren touchscreen met meertalige gebruikersinterface – aantrekkelijk ontwerp en volledig programmeerbaar
- Ergonomische pictogrammenweergave – eenvoudig te bedienen gebruikersinterface elimineert bedieningsfouten
- Aanraakgevoelige status-LED’s bieden informatie over de gebeurtenis – directe toegang tot gedetailleerde informatie over de gebeurtenis
- Contextgevoelige hulp en instructies op het scherm van de operator – vermindert de behoefte aan training van gebruikers en biedt ondersteuning voor niet-frequente gebruikers
- Door gebruiker in te stellen melderplattegronden op het scherm – geeft de klant meer overzicht in het geval van een brandalarm
- Programmeerbaar grafisch rustgevend display – mogelijkheid voor branding van klanten
- Uitgebreid puntbeheer en functies uitschakelen – geeft de gebruiker volledige controle en vermindert service- en onderhoudsinspanningen
- Bekijk of print selectief vanuit het uitgebreide 10.000 gebeurtenislogboek met dynamische filters – effectieve gebeurtenisdiagnostiek om site-onderzoeken snel op te lossen
- Keyless-aanmelding met RFID-tags – identificeert en registreert gebruikersactie
- Flexibele enkele of dubbele hardware lus-configuraties – optimaliseer lus vermogen en adrescapaciteit
- Compacte ondiepe behuizing of diepe behuizing – ontworpen voor standaard of langere accu-standby tijd
- EN54-2,4 en 13 goedgekeurd
SPECIFICATIES
FC702S | FC702D | FC718D | FC708D |
|
|---|---|---|---|---|
| Behuizing | Fase 1 stijl ondiepe behuizing | Fase 1 stijl diepe behuizing | Fase 1 stijl diepe behuizing | Fase 1 stijl diepe behuizing |
| Lussen | 1 A - 1 volledige of 2 gesplitste lussen | 1 A - 1 volledige of 2 gesplitste lussen | 1 A - 2 volledige of 4 gesplitste lussen paneel uitbreidbaar tot 4 volledige of 8 gesplitste lussen (1 PLX800 card) | 1 A - 2 volledige of 4 gesplitste lussen paneel uitbreidbaar tot 4 volledige of 8 gesplitste lussen (1 PLX800 card) |
| Gebruikers interface | TFT touchscreen (GUI) | TFT touchscreen (GUI) | TFT touchscreen (GUI) | TFT touchscreen (GUI) |
| Capaciteit | 250 adressen | 250 adressen | 1000 adressen | 1000 adressen |
| Slot Cards | - | 4 Slots beschikbaar | 4 Slots beschikbaar | 4 Slots beschikbaar |
| Zone LEDs | 16 Zone LEDs | 16 Zone LEDs | 16 Zone LEDs | 80 weg signalering (PZ4D S en PZ8DS) |
| PSU | 5A PSU ondiepe behuizing voor 17AH batterijen | 5A PSU diepe behuizing voor 38AH batterijen | 5A PSU diepe behuizing voor 38AH batterijen | 5A PSU diepe behuizing voor 38AH batterijen |
| Bestelnummer | FC-702-S | FC-702-D | FC-718-D | FC-708-D |
ARTIKELEN
Bestelnr. | Art. nr. fabrikant | Artikelomschrijving |
|---|---|---|
| Brandmeldcentrale FC700 serie en toebehoren | ||
| FC-702-S | 557.200.949 | FC702S 1HP/ 2SP Lussen 250 adressen BMC. Max. 18Ah accu’s |
| FC-702-D | 557.200.950 | FC702D 1HP/ 2SP Lussen 250 adressen BMC. Max. 38Ah accu’s |
| FC-718-D | 557.200.952 | FC718D 2HP/ 4SP max. 4HP/8SP Lussen 1000 adressen BMC. Max. 38Ah accu’s |
| FC-700-INBR | 557.200.757 | FC700 inbouwrand |
| FC-19INCH-D | FC-19INCH-D | 19 Inch montage rack FC702D en 718D |
| FC-19INCH-S | 557.201.511 | 19 Inch montage rack FC702S |
| FC-1D-S | 557.200.954 | FC1DS Neven bedienveld volwaardig, IP |
| FC-1D-2 | 557.200.955 | FC1DS Neven bedienveld Alleen lezen, RS485 |
| FC-P-WSH | 557.202.801 | P-WSH opbouw behuizing Neven bedienveld, ondiep |
| FC-P-WDH | 557.202.802 | P-WDH opbouw behuizing Neven bedienveld, diep |
| FC-FMRK | 557.202.871 | Inbouw behuizing Neven bedienveld FC1DS en 2 |
| FC-PLX800 | 557.202.842 | PLX800 uitbreidingskaart 2HP/4SP lussen |
| FC-PNI800 | 557.202.844 | PNI800 netwerkkaart (Koper) |
| FC-FOM800 | 557.202.081 | FOM800 Glasvezel kaart(Multi mode) t.b.v. PNI800 |
| FC-POS800-S | 557.202.859 | POS800-S 24V Glasvezel switch (single mode) t.b.v. FC1DS |
| FC-POS800-M | 557.202.862 | POS800-M 24V Glasvezel switch (Multi-mode) t.b.v. FC1DS |
| FC-POS800 | 557.202.860 | PCS800 24V 4 poort Ethernet switch t.b.v. FC1DS |
| FC-MPM800 | 557.202.012 | MPM800 multipurpose I/F module |
| FC-XIOM16 | 557.180.016 | XIOM 16 I/O (via MPM800) |
| FC-MIMIC80 | 557.180.005 | MIMIC80 Led driver bord (via MPM800) (Levering op aanvraag) |
| FC-IOB800 | 557.202.006 | IOB800 8v Relaiskaart (via MPM800) |
| FC-ANN820 | 557.202.018 | ANN820 - 40 led paneel (20 x rood/geel + 20 x groen/geel) (via MPM800) |
| FC-ANN840 | ANN840 - 40 led panel (40 x rood/geel (via MPM800) | |
| FC-COM820 | 557.202.020 | COM820 - 20 drukknoppen panel (via MPM800) |
| FC-FB800 | FB800 Zekeringkaart 15x 500mA | |
| FC-BACnet | BACnet module UC-8112-ME-T-LX Interface with CBL-F9DPF1x4-BK-100 | |
| FC-RFID-5 | 557.200.962 | FireClass RFID inlogkaarten, 5 kaarten |
| FC-PCONV-ESPA | PCONV/V1/FIRECLASS | ESPA444 converter |
| FC-PCONV-DIN | PCONV/V1/DIN-MOUNT | ESPA DINrail behuizing |
| FC-PCONV-Kabel | PCONV/V1/FIRECLASS-CALBLE | ESPA Comm kabel (1,5m) |
| Brandmelders en toebehoren | ||
| FC-460-PH | 516.460.501 | FC460PH Optisch/ Thermische melder |
| FC-460-P | 516.460.502 | FC460P Optische melder |
| FC-460-H | 516.460.503 | FC460H Thermische melder |
| FC-460-PC | 516.460.504 | FC460PC Optisch/ Thermische/ CO melder |
| FC-801-HL | 516.800.909 | 801HL Nevenindicator |
| FC-4B-I | 517.050.043 | 4B-I Kortsluitisolator sokkel |
| FC-4B-4 | 517.050.041 | 4B 4" Meldersokkel |
| FC-4B-DHM | 517.050.051 | 4B-DHM meldersokkel opbouwrand IP55 |
| FC-4B-EM | 517.050.052 | 4B-EM meldersokkel buisinvoer opbouwrand |
| FC-CTA-BB | CTA-BB CTA Basis Box | |
| FC-CTA-BC | 517.050.057 | CTA-BC CTA sierlijst en klem |
| FC-CTA-AP | 517.050.058 | CTA-AP CTA Adapter Plaat t.b.v. signaalgeversokkel |
| FC-CTA-KIT | 517.050.060 | Kit CTA Plafondplaat adapter compleet (FC-CTA-BB +FC-CTA-BC) |
| FC-BKL-011 | Melder beschermkorf | |
| Handbrandmelders en toebehoren | ||
| FC-420-CPI | 514.800.805 | FC420CP-I Indoor handbrandmelder incl. kortsluitisolator – Excl. montagedoos |
| FC-421-CPI | 514.800.806 | FC421CP-I Outdoor IP66 handbrandmelder incl. kortsluitisolator. |
| FC-BB-420 | 515.001.021 | Opbouwmontagedoos voor FC420CP |
| FC-SL-HBM | 515.001.045 | Reserve Handbrandmeldersleutel |
| FC-RBGL-HBM | Resetbare Handbrandmelder element | |
| Signaalgevers | ||
| FC-LPB24-R-T | LPB24-R-T | Conventionele 24V Flitser, Rood |
| FC-440-SB | 576.440.002 | FC440SB Adresseerbare signaalgever sokkel |
| FC-B-CAP | 557.080.001 | B.CAP signaalgever sokkel kap |
| FC-440-AVB | 576.440.006 | FC440AVB EN54-23 Adresseerbare signaalgever/ Flitser sokkel |
| FC-440-AIB | 576.440.010 | FC440AIB Adresseerbare signaalgever/flitser sokkel |
| FC-S-BOXR | 557.080.007 | S-BOXR ondiepe behuizing wand signaalgever, Rood |
| FC-S-BOXW | 557.080.008 | S-BOXW ondiepe behuizing wand signaalgever, Wit |
| FC-D-BOXR | 557.080.011 | D-BOXR diepe behuizing wand signaalgever, Rood |
| FC-D-BOXW | 557.080.012 | D-BOXW diepe behuizing wand signaalgever, Wit |
| FC-A-BOX | A-BOX inbouwrand wand signaalgever | |
| FC-440-SW | 576.440.003 | FC440SW Adresseerbare wand signaalgever Wit – Excl. behuizing |
| FC-440-SR | 576.440.004 | FC440SR Adresseerbare wand signaalgever Rood – Excl. behuizing |
| FC-440-AVW | 576.440.007 | FC440AVW EN54-23 Adresseerbare wand signaalgever/ Flitser Wit – Excl. behuizing |
| FC-440-AVR | 576.440.008 | FC440AVR EN54-23 Adresseerbare wand signaalgever/ Flitser Rood – Excl. behuizing |
| FC-440-AIW | 576.440.011 | FC440AIW Adresseerbare wand signaalgever/ Flitser Wit – Excl. behuizing |
| FC-440-AIR | 576.440.012 | FC440AIR Adresseerbare wand signaalgever/ Flitser Rood – Excl. behuizing |
| FC-445-SR | 576.440.005 | FC445SR IP55 Adresseerbare wand signaalgever Rood |
| FC-445-AVR | 576.440.009 | FC445AVR IP55 EN54-23 Adresseerbare wand signaalgever/ Flitser Rood |
| FC-445-AIR | 576.440.013 | FC445AIR IP55 Adresseerbare wand signaalgever/ Flitser Rood |
| IN/ output modules | ||
| FC-410-LI | 545.800.704 | FC410LI Kortsluitisolator module |
| FC-410-CIM | 555.800.702 | FC410CIM Contact ingang module |
| FC-410-DIM | 555.800.712 | FC410DIM Detector ingang module |
| FC-410-MIM | 555.800.701 | FC410MIM Mini ingang module |
| FC-410-SIO | 555.800.763 | FC410SIO enkelvoudige ingang/ uitgang module |
| FC-410-BDM | 555.800.766 | FC410BDM Beam Detector module |
| FC-410-TSM | 555.800.769 | FC410TSM Deur stuur module |
| FC-410-QMO | 555.800.770 | FC410QMO 4V bewaakt en gestuurde uitgang module, Incl. KI |
| FC-410-QIO | 555.800.771 | FC410QIO 4V ingang/ uitgang module, Incl. KI |
| FC-410-QRM | 555.800.773 | FC410QRM 4V relais module. Incl. KI |
| FC-TM520 | TM520 overbruggingstimer module incl. FC-470-CV (niet adresseerbaar) | |
| FC-410-RIM | 568.800.703 | FC410RIM enkel voudige relais module |
| FC-410-SNM | 577.800.705 | FC410SNM Signaalgever uitgang module |
| FC-410-DDM | 577.800.706 | FC410DDM FIRE & GAS Detector module, Incl. KI |
| FC-470-CV | 517.035.007 | FC470CV montage deksel voor FC470DGB t.b.v. Enkelvoudige module |
| FC-470-DGB | 517.035.010 | FC470DGB montage behuizing t.b.v. Enkelvoudige module |
| FC-DIN-410 | 547.004.002 | DIN rail montage racket t.b.v. Enkelvoudige module |
| FC-D800-IP | 557.201.401 | D800 IP65 behuizing t.b.v. Enkelvoudige module |
| FC-QM-IP | 557.201.410 | IP66 behuizing voor Q I/O module |
| Ontruiming | ||
| FC-OAP-1 | OAP-1-2.0 | 1 Zone ontruimingspaneel |
| ATEX | ||
| FC-MD611Ex | MD611Ex Conventionele Temperatuur melder | |
| FC-MD601Ex | MD601Ex Conventionele Rate of Rise Temperatuur melder | |
| FC-MD601TEx | MR601TEx Conventionele high performance optische Rookmelder | |
| FC-601FEx | 601FEx Infra-red Vlammenmelder | |
| FC-5BEX-5 | 517.050.023 | 5BEX 5” Universele Ex Meldersokkel |
| FC-MCP220Ex | 514.001.109 | MCP220Ex Conventionele intrinsiek veilige handbrandmelder, IP66 |
| FC-UC2-4 | UC2 4 Voudige barrier behuizing | |
| FC-ERL7 | ERL7 Aardrail voor I.S. systemen | |
| FC-ETM7 | ETM7 Aardklem systeem | |
| FC-DX170 | DX170 behuizing, 170mm DIN rail | |
| FC-DX070 | DX070 behuizing, 70mm DIN rail | |
| FC-MTL7728 | MTL7728+ Zener barrier voor conventionele melder circuits | |
| FC-MTL5561-2 | 517.001.302 | MTL5561 2 kanaals galvanische isolator |
| FC-MTL5525-IS | 517.001.304 | MTL5525 I.S. Signaalgever driver |
| FC-XB8 | 540.001.038 | XB8 Intrinsiek veilige xenon flitser |
| FC-XB11 | XB11 Explosieveilige xenon flitser | |
| FC-IS28-MK6 | 576.501.053 | IS28 MK6 Banshee Signaalgever |
| Voedingen | ||
| FC-PSUS-5,5 | 508.031.750 | BAQ140T24 5,5A Spare voeding FC503 en FC700 serie |
| FC-PSUS-1,8 | 508.031.752 | BAW50T-24 1.8A Spare voeding FC501L |
| FC-PSUS-2,7 | 508.031.753 | BAW75T-24 2.7A Spare voeding FC503HK |
| Accessoires | ||
| FC-490-ST | 516.460.490 | FC490ST melderprogrammeer adapter |
| FC-490ACC-KIT | 516.800.923 | Service koffer t.b.v. FC490ST programmer |
| FC-490ST-CAB | 516.800.922 | Auxiliary programming cable FC490ST |
| FC-490ST-PIN | 516.800.924 | Spare pin for FC490ST programming cable (10 pcs) |
| FC-700-CABLE | 557.202.118 | Download cable for FireClass FC700 panels and FireClass express |
| FC-USB-5m | 508.032.037 | Programmeer kabel FC500 USB 5m cable type A <-> type A |
| FC-L1-50 | FC-L1-50 | FC500 Adresstickers L1-001 t/m 050 transparant/ zwart |
| FC-L1-100 | FC-L1-100 | FC500 Adresstickers L1-051 t/m 100 transparant/ zwart |
| FC-L1-150 | FC-L1-150 | FC500 Adresstickers L1-101 t/m 150 transparant/ zwart |
| FC-L2-75 | FC-L2-75 | FC500 Adresstickers L2-025 t/m 075 transparant/ zwart |
| FC-L2-125 | FC-L2-125 | FC500 Adresstickers L2-076 t/m 125 transparant/ zwart |
| FC-L2-175 | FC-L2-175 | FC500 Adresstickers L2-126 t/m 175 transparant/ zwart |
| FC-L3-100 | FC-L3-100 | FC500 Adresstickers L3-050 t/m 100 transparant/ zwart |
| FC-L3-150 | FC-L3-150 | FC500 Adresstickers L3-101 t/m 150 transparant/ zwart |
| FC-L3-200 | FC-L3-200 | FC500 Adresstickers L3-151 t/m 200 transparant/ zwart |
| FC-A-250 | FC-A-250 | FC700 Adresstickers A-001 t/m 250 transparant/ zwart |
| FC-C-250 | FC-C-250 | FC700 Adresstickers C-001 t/m 250 transparant/ zwart |
| FC-E-250 | FC-E-250 | FC700 Adresstickers E-001 t/m 250 transparant/ zwart |
| FC-G-250 | FC-G-250 | FC700 Adresstickers G-001 t/m 250 transparant/ zwart |
| FC-A-125 | FC-A-125 | FC700 Adresstickers A-001 t/m 125 transparant/ zwart |
| FC-B_250 | FC-B_250 | FC700 Adresstickers B-126 t/m 250 transparant/ zwart |
| FC-C-125 | FC-C-125 | FC700 Adresstickers C-001 t/m 125 transparant/ zwart |
| FC-D_250 | FC-D_250 | FC700 Adresstickers D-126 t/m 250 transparant/ zwart |
| FC-E-125 | FC-E-125 | FC700 Adresstickers E-001 t/m 125 transparant/ zwart |
| FC-F_250 | FC-F_250 | FC700 Adresstickers F-126 t/m 250 transparant/ zwart |
| FC-G-125 | FC-G-125 | FC700 Adresstickers G-001 t/m 125 transparant/ zwart |
| FC-H_250 | FC-H_250 | FC700 Adresstickers H-126 t/m 250 transparant/ zwart |
| FC-ONTR | FC-ONTR | FireClass ONTRUIMINGSALARM sticker |
DOCUMENTATIE

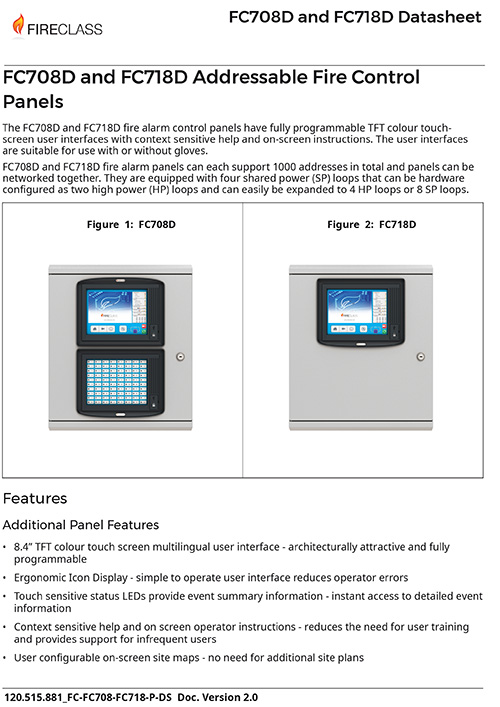

FireClass FC708

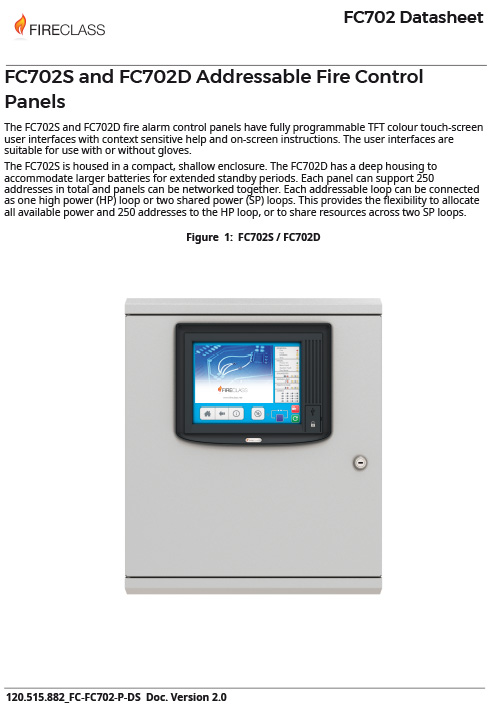

FireClass FC702
FireClass FC708
FireClass FC700 sheet
FC702S
FC702D
